Welche verschiedenen Arten von Zuggewebe gibt es?

Zuggewebe gibt es in verschiedenen Typen, die jeweils für spezifische Leistungsanforderungen entwickelt wurden. Die Hauptkategorien sind PVC-Zuggewebe, PTFE-Gewebe (Polytetrafluorethylen), ETFE-Folie (Ethylen-Tetrafluorethylen), HDPE-Schattengewebe und silikonbeschichtetes Fiberglas . Unter diesen dominiert PVC-Zuggewebe den Weltmarkt – es macht etwa 60–70 % aller architektonischen Membraninstallationen aus – aufgrund seiner Kosteneffizienz, breiten Farbpalette und zuverlässigen strukturellen Leistung in verschiedenen Klimazonen. Es ist wichtig, die einzelnen Typen zu verstehen, bevor man sich auf ein Projekt für eine Seiltragwerkskonstruktion einlässt, sei es ein Vordach, ein Stadiondach oder eine Membranfassade mit großer Spannweite.

PVC-Zuggewebe : Der Industriestandard

PVC-Zuggewebe wird hergestellt, indem ein Basis-Polyestergarngitter – das Gelege – auf beiden Seiten mit Polyvinylchloridpaste beschichtet wird. Das Ergebnis ist eine Verbundmembran, die die Zugfestigkeit von gewebtem Polyester mit der Wetterfestigkeit, Chemikalienbeständigkeit und ästhetischen Flexibilität von PVC kombiniert. Standard-PVC-Zuggewebeplatten weisen Zugfestigkeiten von 3.000 N/5 cm bis über 10.000 N/5 cm auf , abhängig von der Fadenzahl und dem Beschichtungsgewicht.

In der Praxis ist eine PVC-Membran der Güteklasse 6 (ca. 1.050 g/m²) stark genug, um dynamische Schnee- und Windlasten von 1,5–2,5 kPa ohne bleibende Verformung zu tragen. Diese Belastungsbewertung deckt den Großteil der kommerziellen und öffentlichen Architektur in gemäßigten Klimazonen ab.

Oberflächenbehandlungen auf PVC-Zuggewebe

Rohe PVC-Beschichtungen ziehen Staub und organische Ablagerungen in der Luft an, wodurch die Membran allmählich verschmutzt und die Lichtdurchlässigkeit verringert wird. Hersteller begegnen diesem Problem mit Lackdecklacken, Acryllacken, Polyvinylidenfluorid (PVDF)-Oberflächen und PVDF/Tedlar-Laminaten. Eine PVDF-lackierte PVC-Membran hält nach 10 Jahren über 90 % der ursprünglichen weißen Leuchtkraft bei Außeneinwirkung, verglichen mit etwa 70–75 % bei unbehandeltem PVC mit dem gleichen Grundgewicht. Bei Projekten in der Nähe von Industriegebieten oder Küstengebieten, in denen es zu starker Salz- und Schadstoffablagerung kommt, erhöht die Angabe einer PVDF- oder Tedlar-Deckschicht die Materialkosten um etwa 8–15 %, reduziert aber die Reinigungshäufigkeit drastisch von zweimal jährlich auf einmal alle drei bis vier Jahre.

Lebensdauer und Recyclingfähigkeit von PVC-Zuggewebe

Eine gut spezifizierte PVC-Zuggewebeinstallation liefert typischerweise eine Lebensdauer von 15–25 Jahre bevor die Verschlechterung der Beschichtung das Brandverhalten oder die strukturelle Integrität beeinträchtigt. Ausgediente PVC-Membranen können über mehrere europäische Rücknahmeprogramme recycelt werden – beispielsweise wandelt das Texyloop-Verfahren gebrauchte PVC-beschichtete Polyestermembranen wieder in neuwertiges PVC-Granulat um und gewinnt das Polyestergelege zur Wiederaufbereitung zurück. Dieser geschlossene Kreislaufansatz reduziert den CO2-Fußabdruck über den gesamten Lebenszyklus im Vergleich zur Deponieentsorgung um etwa 30–40 %.

PTFE-beschichtetes Fiberglas: Die Premium-Longlife-Option

Mit PTFE (Polytetrafluorethylen) beschichtete Glasfasern – oft unter Markennamen wie Tenara oder Sheerfill vermarktet – stellen das obere Ende des Marktes für Zuggewebe dar. Das Grundmaterial ist gewebtes Glasfasergarn, das von Natur aus nicht brennbar ist, und die PTFE-Beschichtung sorgt für eine chemisch inerte Oberfläche mit extrem geringer Reibung. Bei PTFE-Membranen wird eine Lebensdauer von 30–50 Jahren erwartet , wobei einige bemerkenswerte Installationen wie das Haj-Terminal in Jeddah (fertiggestellt 1981) mittlerweile über vier Jahrzehnte im Dauerbetrieb sind.

Die porenfreie PTFE-Oberfläche ist effektiv selbstreinigend: Regen wäscht Schwebeteilchen ab, ohne Flecken zu hinterlassen. Die Lichtdurchlässigkeitswerte liegen typischerweise zwischen 5 % und 20 % und verleihen PTFE-Strukturen eine leuchtende, diffuse Tageslichtqualität ohne Blendung. Eine Einschränkung sind die Kosten – PTFE-beschichtetes Fiberglas kostet normalerweise drei- bis fünfmal so teuer wie Standard-PVC-Zuggewebe pro Quadratmeter – wodurch es sich eher für denkmalgeschützte dauerhafte Bauwerke als für saisonale oder temporäre Installationen eignet.

Ein entscheidender Vorteil ist die Brandschutzwirkung. PTFE/Glasfaser wird in den meisten nationalen Bauvorschriften als nicht brennbar eingestuft, was die Genehmigung für geschlossene öffentliche Räume wie Einkaufshallen, Flughafenterminals und Stadiondächer erheblich vereinfacht.

ETFE-Folie: Transparenz und leichte Leistung

ETFE (Ethylen-Tetrafluorethylen) ist technisch gesehen kein gewebter Stoff, sondern eine thermoplastische Fluorpolymerfolie. Sie gehört zur Familie der Zugmembranen, da sie nach vergleichbaren Strukturprinzipien geschnitten, geschweißt und gespannt wird. Eine einzelne Schicht ETFE-Folie wiegt nur 150–350 g/m² – etwa 1 % des Gewichts einer gleichwertigen Glasscheibe – was die primären strukturellen Belastungsanforderungen drastisch reduziert und Spannweiten eröffnet, die Glas wirtschaftlich nicht erreichen kann.

ETFE erreicht Lichtdurchlässigkeitswerte von 90–95 % für eine einzelne Schicht Damit ist es die erste Wahl, wenn maximales natürliches Tageslicht bei der Gestaltung oberste Priorität hat. Das Beijing National Aquatics Center („Water Cube“), das für die Olympischen Spiele 2008 fertiggestellt wurde, verwendete über 100.000 m² ETFE-Kissenplatten und ist nach wie vor eines der am häufigsten zitierten Beispiele für die Lichtdurchlässigkeit und strukturelle Vielseitigkeit des Materials.

ETFE-Folien werden typischerweise als mehrschichtige aufgeblasene Kissensysteme und nicht als einzelne gespannte Membranen installiert. Der zwischen den Schichten aufrechterhaltene Luftdruck sorgt für Isolierung (U-Werte von 1,5–2,8 W/m²K bei zweischichtigen Systemen) und strukturelle Steifigkeit. Die mechanischen Aufblassysteme erfordern jedoch Wartungsverträge und Ersatzkompressoren, was im Vergleich zu statischen PVC- oder PTFE-Membranen die Betriebskomplexität erhöht.

HDPE-Schattenstoff: Entwickelt für Sonnenschutz

Schattenstoffe aus hochdichtem Polyethylen (HDPE) nehmen innerhalb der zugfesten Stoffstrukturen eine besondere Nische ein. Im Gegensatz zu zugfestem PVC-Gewebe oder PTFE-Membranen handelt es sich bei HDPE-Schattengewebe um eine offen gewebte oder gestrickte Struktur, die speziell dafür entwickelt wurde, Sonnenstrahlung zu blockieren und gleichzeitig Luftbewegung zu ermöglichen. HDPE-Beschattungsstoffe sind in Beschattungsfaktoren von 30 % bis 95 % erhältlich. Dies ermöglicht eine präzise Kalibrierung der Reduzierung der Sonneneinstrahlung im Vergleich zur natürlichen Belüftung.

Dies macht HDPE zum vorherrschenden Material für Parkplätze, Spielplätze, landwirtschaftliche Schattenstrukturen und Gastronomiebereiche im Freien in heißen Klimazonen. Eine HDPE-Überdachung mit einem Beschattungsgrad von 90 % über einem Parkplatz in Dubai oder Phoenix kann die Oberflächentemperatur geparkter Fahrzeuge im Vergleich zu nicht beschattetem Asphalt um 20–30 °C senken und so die Innenraumtemperaturen und die Belastung der Klimaanlage deutlich reduzieren. Die Zugfestigkeit von HDPE-Schattengewebe ist geringer als die von beschichteten Architekturmembranen – typischerweise 1.500–4.500 N/5 cm – daher muss dies bei der Konstruktionsplanung bei der Festlegung der Windsog- und Schneelastbeständigkeit berücksichtigt werden.

HDPE-Schattenstoff wird während der Herstellung UV-stabilisiert und ist in handelsüblicher Qualität erhältlich 10 Jahre Garantie auf UV-Stabilität . Die poröse, offene Struktur sorgt dafür, dass das Gewebe kein stehendes Wasser ansammelt, wodurch Staubelastungen vermieden werden, die bei undurchlässigen PVC-Zuggeweben bei Installationen mit geringem Gefälle berücksichtigt werden müssen.

Silikonbeschichtetes Fiberglas: Nischen-Hochtemperaturanwendungen

Silikonbeschichtete Glasfasermembranen sind in der allgemeinen Architektur die am wenigsten verbreitete Art von Zuggewebe, spielen jedoch in Hochtemperatur- und Lebensmittelverarbeitungsumgebungen eine entscheidende Rolle. Die Silikonelastomerbeschichtung bleibt stabil -60°C bis 230°C kontinuierlich , wobei kurzfristige Spitzen bis zu 300 °C toleriert werden. Dieser thermische Bereich übersteigt die Betriebsgrenzen von PVC-Zuggewebe (normalerweise für einen Dauerbetrieb von 70 °C ausgelegt) bei weitem und macht Silikon/Glasfaser zur Standardwahl für Vordächer über Industrieöfen, Gießereiabdeckungen und Wärmeabzugszonen in Produktionsanlagen.

Silikonbeschichtungen sind außerdem lebensmittelecht, ungiftig und beständig gegen die meisten Säuren, Laugen und Reinigungsmittel, die in der Lebensmittelproduktion verwendet werden. Diese Eigenschaften haben dazu geführt, dass zugfeste Dachkonstruktionen auf Lebensmittelmärkten und Verarbeitungsanlagen, in denen häufige Reinigung mit Hochdruckdampf zur Routine gehört, immer häufiger zum Einsatz kommen. Der Kompromiss sind die Kosten: Silikonbeschichtetes Fiberglas ist deutlich teurer als PVC-Zuggewebe und in einigen Konfigurationen sogar PTFE-Membranen.

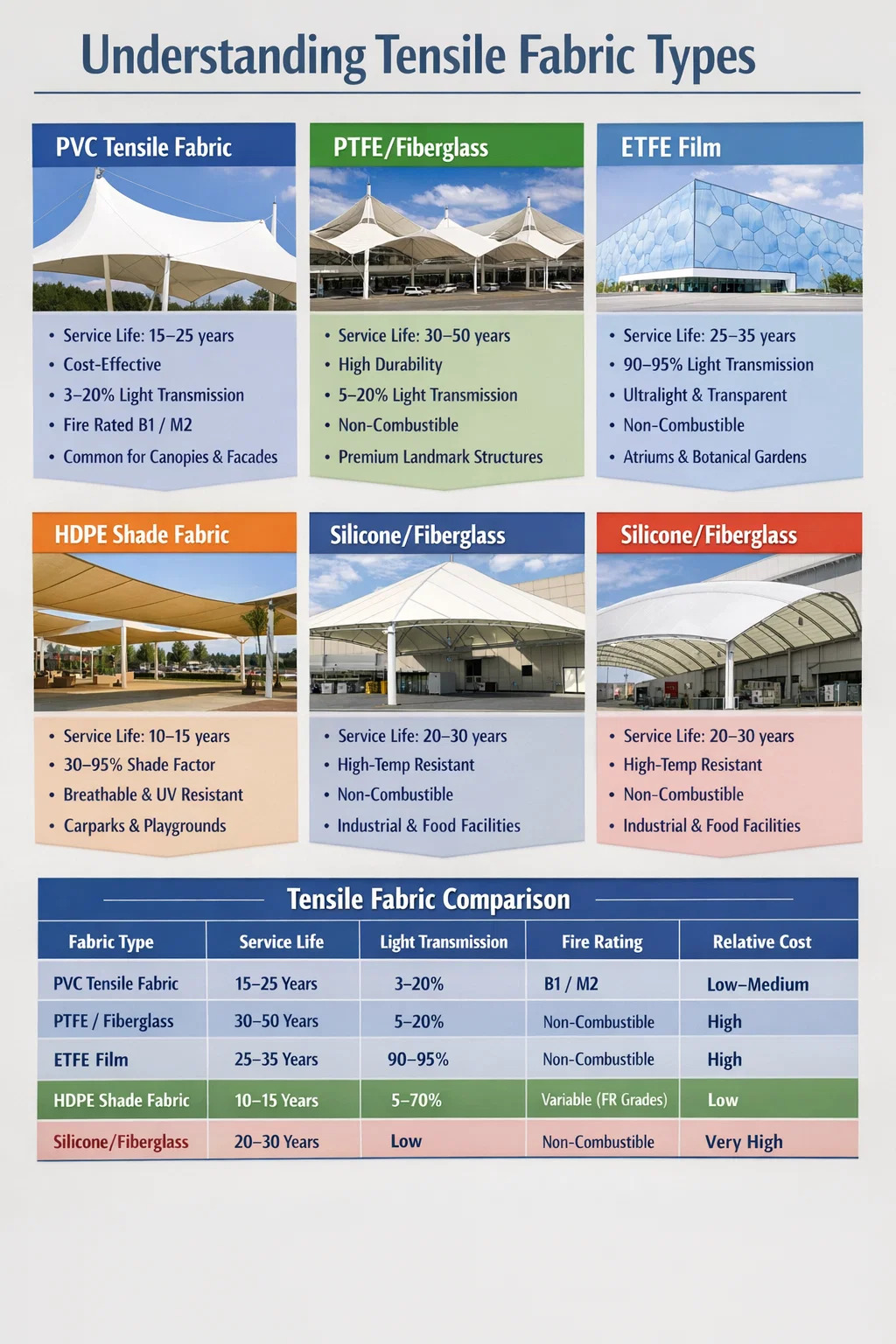

Direkter Vergleich aller Zuggewebetypen

Die folgende Tabelle fasst die wichtigsten Leistungs- und kommerziellen Eigenschaften jedes wichtigen Zuggewebetyps zusammen, um Spezifikationsentscheidungen zu erleichtern.

Wie sich die Qualitäten von PVC-Zuggeweben unterscheiden

Nicht alle PVC-Zugstoffe sind gleich. Der Markt unterteilt sich in Gewichtsklassen – üblicherweise Klasse 2 bis Klasse 9 – und innerhalb jeder Klasse variieren die Qualitätsstufen erheblich je nach Gelegekonstruktion, PVC-Compound-Formulierung und Deckbeschichtungstechnologie. So verteilen sich die wichtigsten Noten in der praktischen Anwendung:

• Klasse 2–3 (400–600 g/m²): Leichte Messehallen, temporäre Veranstaltungszelte, kurzfristige Sonnensegel. Zugfestigkeit typischerweise 2.500–4.000 N/5 cm. Nicht empfohlen für dauerhafte Bauten in Gebieten mit starkem Wind.
• Güteklasse 5–6 (750–1.100 g/m²): Das Arbeitspferd der kommerziellen Architektur – Zugvordächer, Fußgängerwege, Durchgangsunterstände und Fassadenverkleidungen. Zugfestigkeit 5.000–7.500 N/5 cm. Typische Lebensdauer mit PVDF-Deckschicht: 15–20 Jahre.
• Sorte 8–9 (1.200–1.600 g/m²): Stadiondächer, weitgespannte Verkehrsknotenpunkte, Zugfassaden, die Winddrücken von mehr als 2 kPa standhalten. Zugfestigkeit 9.000–12.000 N/5 cm. Oft mit Tedlar-Laminat für maximale Wetterbeständigkeit und Langlebigkeit spezifiziert.

Auch die Scrim-Architektur im PVC ist wichtig. Ein Gelege in Leinwandbindung bietet eine gleichmäßige Zugfestigkeit in Kett- und Schussrichtung – bevorzugt für biaxial vorgespannte Membranstrukturen. Ein Drehergewebe oder Einlegegarn-Gelege bietet eine höhere Festigkeit in einer Richtung und wird in unidirektionalen Zuganwendungen wie Tonnengewölbeüberdachungen verwendet.

Brandschutznormen für Zuggewebe

Das Brandverhalten ist ein nicht verhandelbarer Spezifikationsfaktor für jede geschlossene oder halbgeschlossene Zugkonstruktion. Die Standards variieren je nach Region:

• Europa: Klassifizierung des Brandverhaltens nach EN 13501-1. Zugfestes PVC-Gewebe mit FR-Behandlung erreicht typischerweise die Klasse B-s2, d0 oder die Klasse C-s2, d0. PTFE und ETFE erreichen die Klasse A2-s1, d0 (nicht brennbar).
• Frankreich: M-Klassifizierungssystem. PVC-Zuggewebe mit entsprechender Behandlung erreichen M2 (schwer entflammbar), was für überdachte öffentliche Versammlungsräume erforderlich ist.
• USA: NFPA 701 und ASTM E84. Hochwertige Architektur-PVC-Membranen erreichen einen Flammenausbreitungsindex der Klasse A (FSI ≤ 25).
• Australien/Neuseeland: AS/NZS 1530.3. PVC-Zuggewebe, das in Versammlungsgebäuden der Klasse 9 verwendet wird, erfordern typischerweise einen Zündfähigkeitsindex ≤ 6 und einen Flammenausbreitungsindex ≤ 0.

Flammhemmende Additive in PVC-Zuggewebe werden beim Compoundieren eingearbeitet und nicht als Oberflächenbeschichtung aufgetragen , was bedeutet, dass die FR-Leistung nach Reinigung oder Abrieb nicht nachlässt. Dies ist ein entscheidender Unterschied, der bei der Durchsicht der technischen Datenblätter der Produkte überprüft werden muss – oberflächlich aufgetragene Flammschutzbehandlungen auf kostengünstigen Membranen werden mit der Zeit schlechter und verlieren ihre Zertifizierungskonformität.

Akustische und thermische Eigenschaften von Zuggewebetypen

Die akustische Leistung wird bei der Materialauswahl häufig vernachlässigt, ist jedoch in überdachten öffentlichen Räumen von entscheidender Bedeutung. PVC-Zuggewebe ist eine reflektierende Oberfläche – Schallabsorptionskoeffizienten (αw) liegen typischerweise zwischen 0,05 und 0,15 – was bedeutet, dass sich in membranbedeckten Umgebungen Nachhallgeräusche aufbauen, sofern keine absorbierenden Auskleidungen oder sekundären Akustikplatten integriert sind. Stadiondesignteams verwenden regelmäßig eine sekundäre Akustikauskleidung aus perforiertem PVC-Zuggewebe mit einer isolierenden Watteschicht, um die Nachhallzeit auf überdachten Tribünen von 3–5 Sekunden auf den Zielwert von 1,5–2 Sekunden für die Sprachverständlichkeit zu senken.

Die Wärmeleistung von einlagigem PVC-Zuggewebe ist mäßig. Eine Standard-PVC-Membran mit 900 g/m² hat einen U-Wert von ca 5,5–6,5 W/m²K , was allein eine minimale Isolierung bietet. Doppelschichtige PVC-Systeme mit Luftspalt oder Dämmfüllung können U-Werte von 1,5–3,0 W/m²K erreichen und sind somit für saisonal geschlossene Räume geeignet. ETFE-Kissensysteme hingegen erreichen U-Werte von 1,0–2,0 W/m²K bei zweischichtigen Systemen und unter 1,0 W/m²K bei drei oder mehr Schichten plus Argonfüllung.

Der solare Reflexionsgrad ist ein weiterer thermischer Treiber. Ein weißes PVC-Zuggewebe mit PVDF-Deckschicht kann Sonnenreflexionswerte von 0,65–0,75 (TSR) erreichen, wodurch der solare Wärmegewinn unter der Überdachung im Vergleich zu dunkleren PVC-Optionen (TSR 0,10–0,30) oder blanken Metalldächern (TSR 0,20–0,40) erheblich reduziert wird. Dies ist ein erheblicher Energieeffizienzvorteil für Gastronomiebereiche im Freien, die Schatten ohne übermäßigen Wärmestau suchen.

Naht- und Verbindungstechnologien für PVC-Zuggewebe

Die strukturelle Integrität einer Zugmembrane ist nur so zuverlässig wie ihre Nähte. Zugfeste PVC-Gewebeplatten werden mit zwei Hauptmethoden verbunden:

• Hochfrequenzschweißen (HF): Ein elektromagnetisches Feld versetzt die PVC-Moleküle an der Nahtlinie in Schwingungen und erzeugt dabei Wärme, die die beiden Schichten zu einer homogenen Verbindung verschmilzt. Durch fachgerecht ausgeführte HF-Schweißungen werden Nahtfestigkeiten von erreicht 85–100 % der Muttermembran Das bedeutet, dass die Naht keine strukturelle Schwachstelle darstellt. Dies ist der Industriestandard für die Herstellung aller kommerziellen PVC-Zuggewebe.
• Heißluftschweißen: Ein erhitzter Luftstrom (250–400 °C) erweicht die PVC-Oberflächen, die dann unter Walzendruck zusammengepresst werden. Wird für Reparaturen vor Ort und gekrümmte oder unregelmäßige Nahtgeometrien verwendet, die mit HF-Schweißplatten nicht erreicht werden können. Die Nahtfestigkeit beträgt typischerweise 75–90 % des Ausgangsstoffs.

PTFE-beschichtete Glasfasern können nicht HF-geschweißt werden, da die Glasfaserbasis nicht auf elektromagnetische Erregung reagiert und die PTFE-Beschichtung unter 327 °C thermisch stabil und nicht schmelzbar ist. Stattdessen werden PTFE-Platten mechanisch mit PTFE-beschichteten Stahlklemmstangen und verschraubten Überlappungsverbindungen verbunden, was größere Nahtüberlappungen erfordert (typischerweise 50–100 mm gegenüber 15–25 mm bei PVC-HF-Schweißnähten) und die Herstellung komplexer macht.

Beim Kantenabschluss von PVC-Zuggewebe kommen mehrere Strategien zum Einsatz: Seil im Kanal (ein PVC-beschichtetes Stahlkabel, eingebettet in einen geschweißten Saum, der in ein durchgehendes Aluminium-Strangpressprofil eingreift), Bolzenseil (eine durchgehende runde Perle entlang des Plattenumfangs) und Platten-Bolzen-Verbindungen für konzentrierte Ankerpunkte mit höchster Belastung. Die Wahl des Randabschlusses beeinflusst sowohl die optischen Details der fertigen Installation als auch die maximale Lastübertragungskapazität an jedem Anker.

Auswahl des richtigen Zuggewebes für Ihr Projekt

Der Entscheidungsbaum für die Spezifikation von Zuggewebe folgt im Allgemeinen dieser Logik:

1. Budget und Projektlaufzeit: Wenn die geplante Lebensdauer weniger als 20 Jahre beträgt oder das Budget begrenzt ist, ist PVC-Zuggewebe mit PVDF-Deckschicht fast immer die richtige Antwort. Bei wegweisenden Strukturen mit einer Laufzeit von 30 Jahren rechtfertigen PTFE oder hochwertiges ETFE den Aufpreis.
2. Lichtbedarf: Maximales natürliches Tageslicht? Geben Sie ETFE-Folie an. Kontrolliertes diffuses Tageslicht? Weißes oder helles PVC oder PTFE. Sonnenausschluss durch Belüftung? HDPE-Schattenstoff.
3. Anforderungen an die Brandklassifizierung: Überprüfen Sie die örtlichen Bauvorschriften für die Belegungsklasse. Wenn die Klassifizierung als nicht brennbar vorgeschrieben ist (EN A2 oder gleichwertig), sind PTFE oder ETFE die einzigen Membranoptionen. Wenn Klasse B oder C akzeptabel ist, ist PVC-Zuggewebe mit integrierter FR-Behandlung geeignet.
4. Umweltbelastung: Hohe Verschmutzung oder Salzbelastung an der Küste? Bevorzugen Sie eine PVDF- oder Tedlar-Deckschicht auf PVC oder wählen Sie PTFE für ein wartungsfreies Erscheinungsbild. Hochtemperatur-Industriegebiet? Geben Sie silikonbeschichtetes Fiberglas an.
5. Tragweite und Belastung: Bei Spannweiten von mehr als 40–50 m und hohen dynamischen Belastungen wird die Auswahl des Stoffgewichts durch eine bautechnische Analyse bestimmt. Arbeiten Sie frühzeitig mit dem Membranhersteller zusammen, um sicherzustellen, dass die ausgewählte PVC-Zuggewebesorte an allen Verbindungspunkten den berechneten Spannungswerten entspricht.

Es gibt keinen einzigen zugfesten Gewebetyp, der alle Anwendungen dominiert. Für die Kombination aus struktureller Leistung, Designvielfalt, Kosteneffizienz und praktischen Installationseigenschaften gilt jedoch PVC-Zuggewebe bleibt das am weitesten verbreitete Material auf dem Markt und betreut Projekte von temporären Marktüberdachungen bis hin zu permanenten Dächern mit mehreren tausend Quadratmetern. Das Verständnis der gesamten Typenpalette – und der Position von PVC-Zuggewebe in diesem Spektrum – gibt Designern und Projektmanagern die Grundlage, um bereits in den frühesten Entwurfsphasen sichere, spezifikationsgerechte Entscheidungen zu treffen.
