So installieren Sie Zuggewebe: Vollständige Schritt-für-Schritt-Anleitung

So installieren Sie Zuggewebe: Die direkte Antwort

Installation von zugfestem Gewebe – insbesondere PVC-Zuggewebe — erfordert eine strukturierte Abfolge: Vorbereitung des Standorts, Aufbau des Rahmens, Abrollen und Positionieren des Stoffes, Spannen der Kanten und endgültige Verankerung. Bei diesem Prozess geht es nicht nur darum, das Material festzuziehen; Dabei handelt es sich um eine berechnete Spannungsverteilung, um Verformung, Durchhängen oder vorzeitiges Versagen zu verhindern. Bei korrekter Ausführung kann eine ordnungsgemäß installierte PVC-Zuggewebestruktur lange halten 15 bis 25 Jahre mit minimalem Wartungsaufwand.

Ganz gleich, ob Sie ein Sonnensegel über einem Gewerbehof, eine spannbare Überdachung für einen Veranstaltungsort im Freien oder ein großes architektonisches Membrandach installieren, die grundlegenden Installationsprinzipien bleiben dieselben. Dieser Leitfaden geht detailliert durch jede Phase, sodass Sie von Anfang bis Ende eine zuverlässige Referenz haben.

Informationen zum PVC-Zuggewebe vor der Installation

Bevor Sie sich für ein einzelnes Werkzeug entscheiden, müssen Sie das Material verstehen, mit dem Sie arbeiten. PVC-Zuggewebe ist ein beschichtetes technisches Textil, das durch Laminieren von Polyvinylchlorid (PVC) auf ein Grundnetz aus Polyestergarn hergestellt wird. Dieser Aufbau verleiht dem Material seine wesentlichen Eigenschaften: hohe Zugfestigkeit, Formstabilität unter Belastung, UV-Beständigkeit und Wasserundurchlässigkeit.

Die gängigen PVC-Zuggewebegewichte, die in architektonischen und kommerziellen Installationen verwendet werden, reichen von 650 g/m² bis 1.100 g/m² . Leichtere Stoffe mit einem Gewicht von etwa 650–750 g/m² eignen sich für Schattenkonstruktionen und Notunterkünfte, während schwerere Stoffe mit einem Gewicht von 900–1.100 g/m² für permanente Dächer, Stadionüberdachungen und großspannige Spannkonstruktionen verwendet werden.

Wichtige Eigenschaften, die sich auf die Installation auswirken

• Zugfestigkeit: typisch 3.000–6.000 N/5cm in Kett- und Schussrichtung
• Reißfestigkeit: wichtig für windbelastete Konstruktionen
• Wärmeausdehnung: PVC dehnt sich mit der Temperatur aus und zieht sich zusammen, was bei der Spannung berücksichtigt werden muss
• Oberflächenbeschichtung: Einige Stoffe verfügen über PVDF- oder Lackdeckschichten, die sich darauf auswirken, wie sie auf Klemmteile reagieren
• Schweißnähte: Die Festigkeit der werkseitig geschweißten Nähte sollte mindestens eingehalten werden 80 % der Festigkeit des Grundgewebes

Das Verständnis dieser Eigenschaften hilft Ihnen, die richtige Spannvorrichtung auszuwählen, die richtigen Vorspannungswerte einzustellen und eine Überbeanspruchung des Gewebes während der Installation zu vermeiden.

Für die Installation des Zuggewebes erforderliche Werkzeuge und Materialien

Wenn Sie vor Beginn der Installation über die richtigen Werkzeuge vor Ort verfügen, sparen Sie Zeit, reduzieren Fehler und schützen sowohl das Bauwerk als auch die beteiligten Arbeiter. Nachfolgend finden Sie eine umfassende Liste dessen, was Sie für eine Standard-PVC-Zuggewebeinstallation benötigen.

Site-Vorbereitung: Der Schritt, den die meisten Installateure überstürzen

Eine schlechte Vorbereitung des Standorts ist die Hauptursache für Installationsprobleme. Bevor das PVC-Zuggewebe auf der Baustelle eintrifft, müssen der Strukturrahmen oder die Ankerpunkte vollständig aufgebaut, auf Lot und Ebenheit überprüft und bestätigt werden, dass sie mit den Fertigungszeichnungen übereinstimmen. Jede Abweichung größer als ±5mm Aufgrund der Konstruktionsabmessungen kann es zu einer ungleichmäßigen Spannungsverteilung über die Stoffbahn kommen.

Checkliste, bevor der Stoff vor Ort ankommt

• Bestätigen Sie, dass alle Stahl- oder Aluminiumrahmenelemente gemäß den technischen Zeichnungen installiert, verrohrt und verschweißt oder verschraubt sind
• Überprüfen Sie, ob Betonfundamente oder Ankerbasen die volle Aushärtungsfestigkeit erreicht haben (normalerweise). 28 Tage für Standardbeton )
• Überprüfen Sie, ob alle Kederschienen oder Klemmteile am Rahmen vorinstalliert sind
• Messen Sie die diagonalen Abmessungen der Rahmenöffnung, um sicherzustellen, dass sie quadratisch ist – die beiden Diagonalen sollten innerhalb liegen 10mm voneinander entfernt
• Befreien Sie den Bereich unter und um die Struktur herum von Schmutz, scharfen Gegenständen oder allem, was beim Abrollen am Stoff hängen bleiben oder ihn durchstoßen könnte
• Überprüfen Sie die Wettervorhersage – beginnen Sie nicht mit der Installation des Gewebes, wenn die Windgeschwindigkeiten höher sind 25 km/h oder wenn Regen bevorsteht
• Stellen Sie sicher, dass die Zugangsausrüstung (Gerüst, Arbeitsbühne oder erhöhte Arbeitsplattform) in Position ist und auf Sicherheit überprüft wird

Ein häufig übersehener Schritt ist die Überprüfung der Temperatur am Installationstag. PVC-Zuggewebe sollten idealerweise bei Umgebungstemperaturen dazwischen verlegt werden 10°C und 30°C . Bei sehr kalten Bedingungen wird PVC steifer und weniger biegsam, was den Sitz in Kederschienen erschwert. Unter sehr heißen Bedingungen entspannt sich der Stoff und kann nach der Installation nach dem Abkühlen schlaff erscheinen.

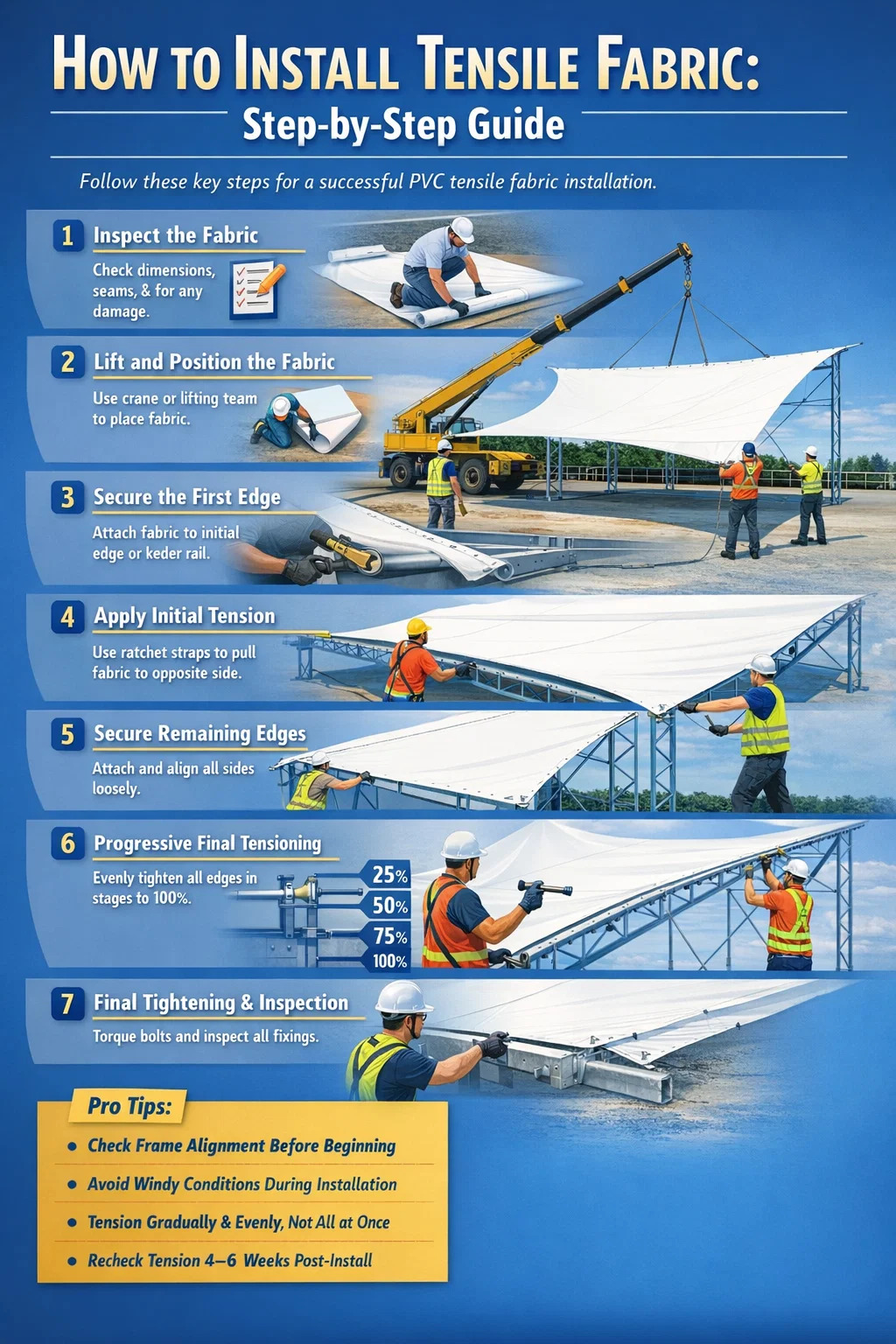

Schritt-für-Schritt-Installationsprozess für PVC-Zuggewebe

Die folgende Reihenfolge gilt für die meisten gewerblichen und architektonischen Installationen von PVC-Zuggeweben. Passen Sie die Einstellung je nach verwendetem Kantenbefestigungssystem an – Kederschiene, Plattenklemme oder Seil-in-Kanal.

Schritt 1 – Überprüfen Sie die Stoffbahn vor dem Ausrollen

Überprüfen Sie vor dem Öffnen der Rolle die Lieferdokumente, um sicherzustellen, dass die Stoffbahn mit der Bestellung übereinstimmt: korrekte Abmessungen, Materialqualität und Schweißnahtpositionen. Sobald die Rolle geöffnet ist, legen Sie den Stoff auf eine saubere Plane oder eine schützende Bodenplane. Überprüfen Sie das Gerät auf Transportschäden – Schnitte, Abriebspuren oder deformierte Gurtbänder. Überprüfen Sie, ob alle Eckbeschläge, Ösen oder Kederkanten intakt und richtig positioniert sind.

Ziehen Sie den Stoff nicht über unebenen Untergrund. Schon ein kurzer Kontakt mit Beton oder Kies kann die PVC-Beschichtung abnutzen und so die UV-Beständigkeit und die Langzeitbeständigkeit beeinträchtigen.

Schritt 2 – Heben Sie den Stoff an und positionieren Sie ihn auf der Struktur

Bei kleinen Paneelen unter ca. 30 m² kann ein Team von vier bis sechs Arbeitern den Stoff manuell anheben und positionieren. Für größere Platten ist ein Kran oder Teleskoplader mit Traverse erforderlich. Befestigen Sie Hebegurte nur an den vorgesehenen Hebepunkten – niemals am Stoffkörper selbst.

Positionieren Sie den Stoff so über der Struktur, dass die längste Kante mit dem längsten Strukturelement übereinstimmt. Dadurch wird die Strecke minimiert, die jede Kante zurücklegen muss, um ihren Befestigungspunkt zu erreichen, wodurch das Risiko einer ungleichmäßigen Handhabungsbelastung während der nächsten Stufe verringert wird.

Schritt 3 – Sichern Sie die erste Kante

Beginnen Sie immer mit einer festen Kante oder einer Kante mit geringer Bewegung – typischerweise einer geraden Kante entlang eines Firstbalkens oder eines primären Strukturelements. Bei Kederschienensystemen schieben Sie das Kederseil oder die Kederleiste von einem Ende zum anderen Ende in den Aluminiumkanal. Verwenden Sie einen Gummihammer und ein Schiebewerkzeug mit glatter Kante, um die Kederperle vollständig in den Schlitz zu drücken, ohne sie zu verformen.

Positionieren Sie bei Plattenklemmsystemen die Stofffalte unter der Klemmplatte, setzen Sie die Schrauben handfest ein und überprüfen Sie die Ausrichtung, bevor Sie sie endgültig festziehen. Zu diesem Zeitpunkt sollten alle Befestigungen nur handfest angezogen werden – das endgültige Anziehen erfolgt später.

Schritt 4 – Anlegen einer Anfangsspannung an der gegenüberliegenden Kante

Wenn die erste Kante gesichert ist, gehen Sie zur gegenüberliegenden Kante über. Befestigen Sie Ratschengurte oder Abzieher an den Eckbeschlägen oder Spannschlaufen und ziehen Sie den Stoff zum Befestigungspunkt. Das Ziel in dieser Phase ist nicht die endgültige Spannung, sondern lediglich das Entfernen der losen Masse, sodass der Stoff flach auf der Struktur liegt.

Achten Sie beim Ziehen auf die Stoffoberfläche. Etwaige diagonale Falten deuten darauf hin, dass der Zug ungleichmäßig ist. Passen Sie die Richtung und Stärke des Zugs an jedem Riemen unabhängig an, um die Stoffbahn gerade zu halten. Sobald die gegenüberliegende Kante ihre Befestigungsteile erreicht, befestigen Sie sie locker – mit handfesten Klammern oder einer teilweise eingeführten Kederperle.

Schritt 5 – Befestigen Sie die verbleibenden Kanten

Während zwei gegenüberliegende Kanten lose befestigt sind, bearbeiten Sie die verbleibenden beiden Kanten in der gleichen Reihenfolge: anbringen, ausrichten, leicht ziehen und locker befestigen. Am Ende dieses Schritts sollten alle vier Kanten (oder alle Umfangskanten bei komplexen Formen) lose an der Struktur befestigt sein. Der Stoff wird immer noch etwas schlaff erscheinen – das ist zum jetzigen Zeitpunkt zu erwarten und richtig.

Schritt 6 – Progressive Endspannung

Dies ist die kritischste Phase der gesamten Installation. Die endgültige Spannung muss schrittweise und gleichmäßig über alle Kanten gleichzeitig aufgebracht werden – nicht Kante für Kante. Die richtige Methode ist das Einarbeiten inkrementelle Durchgänge : Wenden Sie 25 % der Zielspannung auf alle Kanten an, dann 50 %, dann 75 % und dann 100 %. Dieser fortschrittliche Ansatz stellt sicher, dass sich der Stoff gleichmäßig über die gesamte Fläche erstreckt, ohne dass sich die Belastung an einem einzelnen Punkt konzentriert.

Bei Kederschienensystemen erfolgt die endgültige Spannung durch Anziehen der in den Schienenendkappen integrierten Spannschrauben oder Spannschlösser. Bei Plattenklemmsystemen werden die Schrauben normalerweise mit den angegebenen Drehmomentwerten angezogen 25–40 Nm für M10-Edelstahlschrauben, abhängig von der Hardware-Spezifikation.

Beobachten Sie während des Spannens kontinuierlich die Stoffoberfläche. Die korrekt gespannte Oberfläche einer PVC-Zuggewebeplatte sollte sein:

• Frei von diagonalen Spannungsfalten, die über die Platte verlaufen
• Straff bei leichtem Druck mit der Hand, mit minimaler Durchbiegung
• Gebogen in der vorgesehenen Geometrie (antiklastisch, synklastisch oder flach, je nach Design)
• Frei von Lachen oder flachen Stellen, an denen sich Wasser ansammeln könnte

Schritt 7 – Abschließendes Anziehen der Schrauben und Inspektion der Hardware

Sobald die volle Spannung erreicht ist, gehen Sie systematisch um jeden Befestigungspunkt herum und ziehen Sie alle Schrauben mit dem angegebenen Drehmoment an. Verwenden Sie einen kalibrierten Drehmomentschlüssel. Raten nach Gefühl ist bei strukturellen Installationen nicht akzeptabel. Notieren Sie die an jedem Befestigungspunkt angewendeten Drehmomentwerte für das Wartungsprotokoll.

Überprüfen Sie, ob die Kederwulst vollständig und gleichmäßig in allen Schienenkanälen sitzt. Jeder Abschnitt der Wulst, der nicht vollständig sitzt, führt zu einer lokalen Spannungskonzentration, die insbesondere bei Windbelastung zu Kantenausrissen führen kann.

Befestigungssysteme für zugfeste Stoffe: welche Sie verwenden sollten

Die Wahl des Kantenbefestigungssystems hat erheblichen Einfluss sowohl auf den Installationsprozess als auch auf die langfristige Leistung der Zugkonstruktion. Hier finden Sie eine Aufschlüsselung der am häufigsten verwendeten Systeme für PVC-Zuggewebe.

Für langfristige kommerzielle und architektonische PVC-Zuggewebeinstallationen ist das Kederschienensystem im Allgemeinen die bevorzugte Wahl, da es die Kantenlasten kontinuierlich über den gesamten Umfang verteilt, anstatt die Spannung auf einzelne Punktbefestigungen zu konzentrieren. Dies führt direkt zu einer längeren Stofflebensdauer und einem geringeren Risiko von Kantenrissen.

Häufige Fehler bei der Installation von Zuggeweben und wie man sie vermeidet

Auch erfahrene Montageteams machen vermeidbare Fehler. Das Verständnis der häufigsten Fehler spart Zeit, Geld und möglicherweise auch die Stoffbahn selbst.

Überspannung

Das Ziehen des Gewebes über die Designspezifikation hinaus macht es nicht stärker – es beschleunigt die Kriechverformung in der PVC-Beschichtung, belastet Schweißnähte über ihre Auslegungskapazität hinaus und überlastet die Tragstruktur. Bemessungsvorspannungswerte für Architektur-PVC-Zuggewebe liegen typischerweise im Bereich von 1,5–3,0 kN/m . Gehen Sie stets von der technischen Spezifikation aus, nicht von einem visuellen Urteil.

Spannen einer Kante nach der anderen

Durch das vollständige Spannen einer Kante, bevor die anderen befestigt werden, wird diese einzelne Kante gezwungen, die gesamte anfängliche Vorspannungslast asymmetrisch zu tragen. Dadurch wird die Stoffgeometrie verzerrt und es entstehen ungleichmäßige Eigenspannungen. Befestigen Sie alle Kanten immer locker, bevor Sie mit dem endgültigen Spannen beginnen, und spannen Sie immer in schrittweisen Durchgängen über alle Kanten.

Installation bei starkem Wind

A PVC-Zuggewebe Panel mit einer Fläche von 50 m² wirkt bei Wind wie ein großes Segel. Bei 30 km/h kann die dynamische Belastung eines teilweise gesicherten Elements die manuelle Haltekapazität eines vierköpfigen Teams übersteigen. Windbedingte Montageunfälle sind eine der Hauptursachen für Gewebeschäden und Verletzungen von Arbeitern auf Seiltragwerksbaustellen.

Falsche Stoffausrichtung

Die meisten PVC-Zuggewebe haben unterschiedliche Zugeigenschaften in Kettrichtung (längs) und Schussrichtung (quer). Der Konstruktionsentwurf legt fest, welche Richtung mit dem primären Lastpfad übereinstimmen soll. Wenn das Gewebe um 90° von seiner Designausrichtung gedreht installiert wird, kann dies die strukturelle Leistung erheblich beeinträchtigen. Überprüfen Sie immer die Ausrichtung anhand der Fertigungszeichnung, bevor Sie eine Kante befestigen.

Überspringen der Nachspannungsprüfung

Neues PVC-Zuggewebe durchläuft in den ersten Wochen nach der Installation eine Einbettzeit. Die Polyester-Grundgarne setzen sich unter Belastung leicht ab und der Stoff entspannt sich um ca 2–5 % seines anfänglichen Vorspannungswertes. Eine erneute Spannungsprüfung und Einstellung bei 4–6 Wochen nach der Installation ist gängige Praxis und sollte in jedem Installationsvertrag enthalten sein.

Besondere Überlegungen für PVC-Zuggewebestrukturen mit großer Spannweite

Bauwerke mit lichten Spannweiten größer als 15 Meter Dies führt zu zusätzlicher Komplexität, die über die oben beschriebene Standardinstallationssequenz hinausgeht.

Plattenverbindung und Feldschweißen

PVC-Zuggewebe wird typischerweise in Rollen hergestellt 1,5 bis 5 Meter breit . Bei sehr großen Vordächern müssen vor der Auslieferung mehrere Paneele werkseitig zusammengeschweißt werden. Bei extrem großen Konstruktionen, bei denen werkstattgeschweißte Platten zu groß für den Transport sind, kann vor Ort ein Schweißen mit Heißluftschweißgeräten erforderlich sein. Feldschweißungen erfordern kontrollierte Bedingungen – Temperatur, Luftfeuchtigkeit und Oberflächenreinheit wirken sich alle auf die Schweißqualität aus. Durch eine ordnungsgemäß ausgeführte PVC-Heißluftschweißung wird eine Verbundfestigkeit von erreicht 90–95 % der Festigkeit des Grundgewebes .

Zwischenstützkabel und Oberleitungskanten

Bei großspannigen Zugtragwerken werden häufig Tragseile aus Edelstahl entlang freier Kanten oder dazwischenliegender Stützlinien eingesetzt. Das Zusammenspiel von Seilspannung und Tuchspannung erfordert eine koordinierte Anpassung bei der Montage. Mithilfe von Spannschlössern werden die Seile auf bestimmte Werte vorgespannt und die Tuchspannung wird im Verhältnis zur Seilgeometrie kalibriert. Dies erfordert eine ingenieurtechnische Aufsicht und ist keine Aufgabe für ungeschulte Fachkräfte.

Stufenweise Installation für Multi-Panel-Baugruppen

Wenn ein großes Dach aus mehreren aneinandergrenzenden Paneelen besteht, muss die Installation einer definierten Reihenfolge folgen, um zu verhindern, dass fertige Paneele durch die Spannung benachbarter Paneele verformt werden. Typischerweise erfolgt der Einbau je nach Strukturgeometrie von der Strukturmitte nach außen oder vom höchsten Punkt nach unten.

Checkliste für die Inspektion nach der Installation

Führen Sie nach Abschluss der Installation eine gründliche Inspektion durch, bevor Sie das Projekt absegnen. Dies schützt sowohl den Installateur als auch den Kunden, indem der Zustand des Bauwerks bei der Übergabe dokumentiert wird.

1. Gehen Sie den gesamten Umfang ab und überprüfen Sie jeden Befestigungspunkt – Kedersitz, Drehmoment der Plattenschraube oder Seilsitz im Kanal
2. Überprüfen Sie die Stoffoberfläche vom Boden aus auf Falten, ungleichmäßige Spannungsbereiche oder sichtbare Verformungen
3. Überprüfen Sie alle Schweißnähte auf Delaminierung oder Blasenbildung – jede Naht, die sich von Hand ablösen lässt, ist fehlerhaft und muss repariert werden
4. Stellen Sie sicher, dass alle Entwässerungspunkte und Tiefstellen in der Stoffgeometrie das Wasser ordnungsgemäß von der Struktur wegleiten
5. Stellen Sie sicher, dass keine Stoffkante in direktem Kontakt mit Stahl oder scharfen Kanten steht, die mit der Zeit zu Abrieb führen könnten
6. Fotografieren Sie alle Befestigungspunkte und die gesamte installierte Struktur für die Projektaufzeichnung
7. Notieren Sie alle während der Installation angewendeten Drehmomentwerte, verwendeten Materialien und Umgebungsbedingungen in der Wartungsdatei
8. Stellen Sie dem Kunden die Pflege- und Wartungsanweisungen des Herstellers für die jeweils installierte PVC-Zuggewebesorte zur Verfügung

Wartungsplan zum Schutz Ihrer Investition in PVC-Zuggewebe

Die Installation ist der Anfang und nicht das Ende der Arbeit. Ein strukturiertes Wartungsprogramm verlängert die Lebensdauer von Flächentragwerken deutlich. In der folgenden Tabelle sind die empfohlenen Wartungsintervalle für kommerzielle PVC-Zuggewebeinstallationen aufgeführt.

Verwenden Sie zur Oberflächenreinigung ausschließlich pH-neutrale, PVC-verträgliche Reinigungslösungen. Vermeiden Sie Hochdruckreiniger, die auf Schweißnähte oder Befestigungsteile gerichtet sind – dauerhaft hoher Wasserdruck kann Wasser unter die Plattenklemmen drücken und die Korrosion beschleunigen. Für die routinemäßige Reinigung reicht eine weiche Bürste mit verdünntem Neutralreiniger und anschließendes Abspülen mit klarem Wasser aus.

Wann Sie einen Spezialisten anrufen sollten: Grenzen der DIY-Installation von Zuggeweben

Nicht jedes Zuggewebeprojekt eignet sich für die Selbstmontage oder für Generalunternehmer ohne besondere Erfahrung. Die folgenden Situationen erfordern die Einbeziehung eines Fachinstallateurs für Seiltragwerke oder eines Statikers:

• Jede Struktur mit einer lichten Spannweite von mehr als 10 Meter
• Strukturen in Gebieten mit starkem Wind oder Küstenumgebungen, in denen Korrosion und Windbelastung besondere technische Maßnahmen erfordern
• Jede Installation, die das Schweißen von PVC-Zugstoffplatten vor Ort erfordert
• Bauwerke über öffentlichen Räumen wie Fußwegen, Parkplätzen, Stadien oder Durchgangsbereichen, bei denen ein strukturelles Versagen schwerwiegende Folgen hätte
• Projekte, die eine technische Zertifizierung für die Genehmigung durch den Rat oder die Einhaltung der Baugenehmigung erfordern
• Alle Nachspann- oder Reparaturarbeiten, bei denen die Original-Installationsdokumentation nicht verfügbar ist

Bei der Beauftragung eines Spezialisten für komplexe Installationen geht es nicht nur um Qualität, sondern auch um Haftung. Wenn ein Bauwerk versagt und jemand verletzt, führt das Fehlen einer qualifizierten Installations- und Ingenieurdokumentation zu erheblichen rechtlichen und versicherungstechnischen Risiken für den Gebäudeeigentümer.
