Was ist eine PU-Beschichtung? Verwendung, Vorteile und Vergleich mit PVC-Stoffen

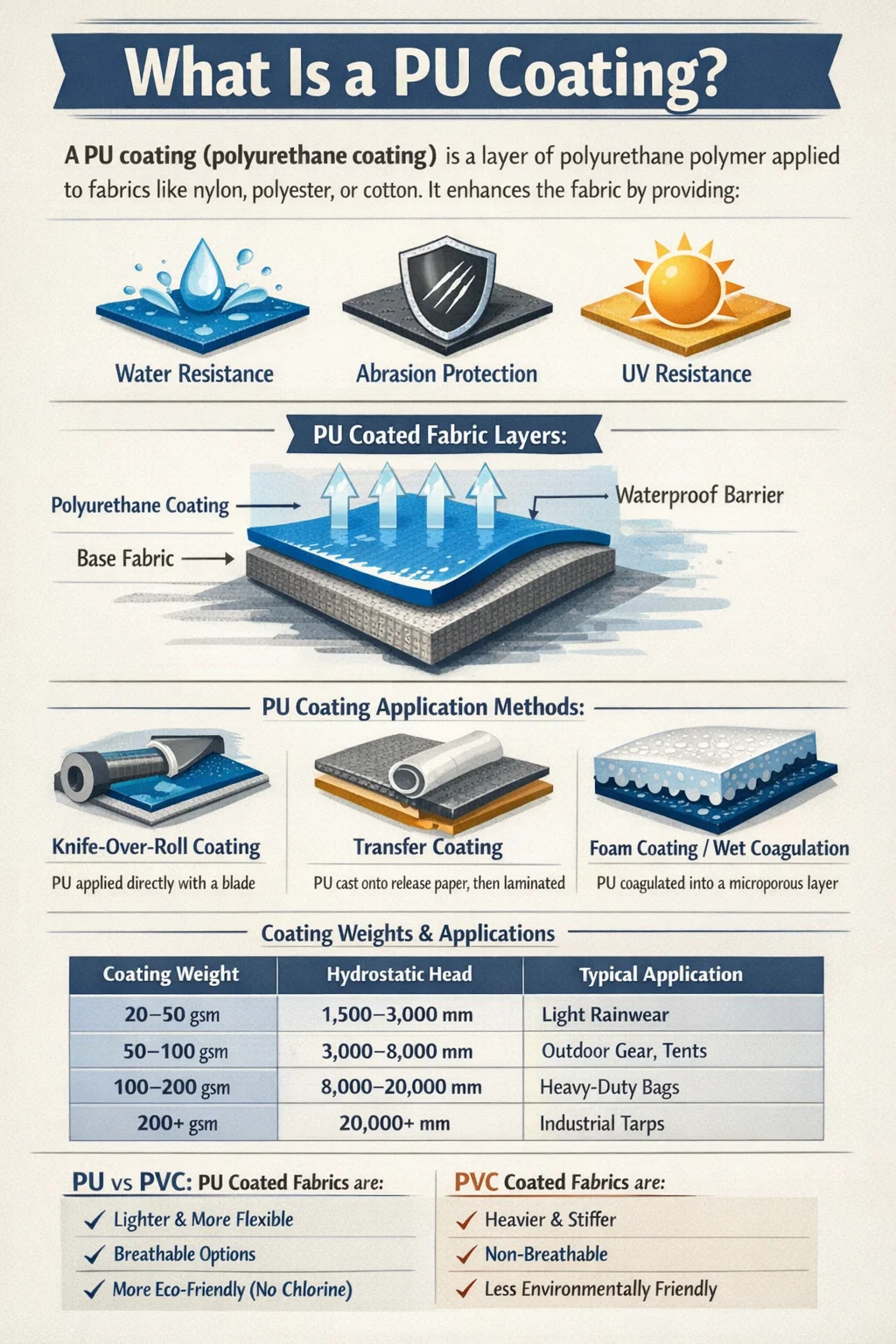

Was ist eine PU-Beschichtung? Die direkte Antwort

Eine PU-Beschichtung – kurz für Polyurethan-Beschichtung – ist eine Schicht aus Polyurethan-Polymer, die direkt auf ein Grundgewebe wie Nylon, Polyester oder Baumwolle aufgetragen wird, um dessen Leistungseigenschaften zu verbessern. Die Beschichtung verbindet sich chemisch und mechanisch mit der Textiloberfläche und bildet einen kontinuierlichen, flexiblen Film, der dem Eindringen von Wasser, Abrieb und in vielen Formulierungen dem Abbau durch ultraviolette Strahlung widersteht.

In der Praxis berühren Sie beim Umgang mit einem PU-beschichteten Stoff ein Material, das so konstruiert ist, dass es sich ganz anders verhält als sein unbeschichtetes Gegenstück. Die Dicke der Polyurethanschicht liegt typischerweise zwischen 0,05 mm und über 1,5 mm Abhängig von der Endverwendung kann ein leichter Regenbekleidungsstoff eine dünne Beschichtung von nur 20 bis 30 Gramm pro Quadratmeter (g/m²) erhalten, während eine strapazierfähige Industrieplane eine Beschichtung von mehr als 200 g/m² tragen kann.

Die Chemie hinter PU-Beschichtungen beinhaltet Urethanbindungen – Bindungen, die durch die Reaktion einer Isocyanatgruppe mit einer Hydroxylgruppe entstehen. Diese Verbindungen verleihen Polyurethan seine charakteristische Kombination aus Festigkeit und Elastizität, weshalb PU-beschichtete Stoffe sich dehnen können, ohne zu reißen, und sich wiederholt biegen, ohne zu delaminieren. Dies unterscheidet Polyurethan-Beschichtungen deutlich von älteren Beschichtungstechnologien, einschließlich PVC-beschichteter Stoffe, auf die wir im Folgenden ausführlich eingehen werden.

So funktioniert der PU-Beschichtungsprozess

Um zu verstehen, was eine PU-Beschichtung ist, muss man auch wissen, wie sie aufgetragen wird, da die Herstellungsmethode die Leistung des Endprodukts erheblich beeinflusst. Bei der kommerziellen Stoffproduktion werden hauptsächlich drei Anwendungstechniken verwendet:

Messer-über-Rolle-Beschichtung

Dies ist die am weitesten verbreitete Methode für PU-beschichtete Gewebe in technischen Textilien. Der Stoff wird unter eine feststehende Klinge (das Messer) geführt und eine Polyurethanlösung – gelöst in einem Lösungsmittel oder als wässrige Dispersion geliefert – wird in einer präzisen Dicke auf die Oberfläche dosiert. Anschließend durchläuft das beschichtete Gewebe einen Trockenofen, in dem das Lösungsmittel verdunstet oder die wasserbasierte Dispersion aushärtet und der feste Polyurethanfilm zurückbleibt. Das Messer-über-Walze-Verfahren erzeugt ein gleichmäßiges, kontrollierbares Beschichtungsgewicht und ist Standard für Bekleidungsstoffe, Taschenfutter und Polstertextilien.

Transferbeschichtung (Cast Coating)

Bei der Transferbeschichtung wird das Polyurethan zunächst in mehreren Schichten auf ein Trennpapier gegossen und dann unter Hitze und Druck auf das Trägergewebe laminiert. Das Trennpapier wird abgezogen und die PU-Oberfläche bleibt frei. Mit dieser Methode können Hersteller sehr glatte, gleichmäßige Oberflächen erzeugen, die Leder sehr nahe kommen – weshalb fast alle Kunstleder- und Kunstlederprodukte (manchmal auch PU-Leder genannt) mit dieser Technik hergestellt werden. Die Oberflächenstruktur des Endprodukts wird vollständig durch das Prägemuster auf dem Trennpapier bestimmt, was den Designern enorme Flexibilität bietet.

Schaumbeschichtung und Nasskoagulation

Bei der Nasskoagulation – auch Nassbeschichtung genannt – wird eine Polyurethanlösung auf den Stoff aufgetragen und anschließend in ein Wasserbad getaucht. Das Wasser führt dazu, dass das Polyurethan zu einer mikroporösen Struktur koaguliert, die den Durchtritt von Feuchtigkeitsdampf ermöglicht und gleichzeitig flüssiges Wasser blockiert. Dies ist der Prozess, der vielen atmungsaktiven PU-beschichteten Stoffen zugrunde liegt, die in Wander- und Outdoor-Ausrüstung verwendet werden. Die resultierende mikroporöse PU-Schicht kann eine Wasserdampfdurchlässigkeit (MVTR) von 3.000–8.000 g/m²/24 Stunden erreichen , abhängig von Porengröße und Beschichtungsgewicht – eine entscheidende Kennzahl für atmungsaktive, wasserdichte Stoffe.

Wichtige Leistungseigenschaften von PU-beschichteten Stoffen

PU-beschichtete Stoffe bieten eine Reihe spezifischer Leistungsmerkmale, die sie für eine Vielzahl anspruchsvoller Anwendungen geeignet machen. Bei diesen Eigenschaften handelt es sich nicht nur um bloße Marketingaussagen, sondern um messbare Ergebnisse der Molekularstruktur des Polyurethans.

Wasserdichtigkeit und hydrostatischer Widerstand

PU-Beschichtungen erzeugen einen durchgehenden Film auf der Stoffoberfläche, der den Durchtritt von flüssigem Wasser physikalisch verhindert. Der Grad der Wasserdichtigkeit wird durch den hydrostatischen Drucktest (ISO 811) gemessen, bei dem Wasserdruck auf die Stoffoberfläche ausgeübt wird, bis drei Tropfen durchdringen. Ein standardmäßiger PU-beschichteter Outdoor-Jackenstoff erreicht typischerweise eine Wassersäule von 1.500–3.000 mm, während schwerere technische Stoffe, die in Planen und Schlauchbooten verwendet werden, 20.000 mm überschreiten können. Zum Vergleich: Bei leichtem Regen wird im Allgemeinen eine Wassersäule von 1.500 mm als ausreichend angesehen, während für ernsthafte Bergsteigerausrüstung 10.000 mm oder mehr erforderlich sind.

Flexibilität und Fall bei niedrigen Temperaturen

Einer der technisch bedeutendsten Vorteile von Polyurethan gegenüber alternativen Beschichtungsmaterialien ist seine Fähigkeit, bei niedrigen Temperaturen flexibel zu bleiben. Standard-PU-Beschichtungen bleiben je nach Rezeptur bis ca. -30°C bis -40°C geschmeidig. Diese Flexibilität bei niedrigen Temperaturen ist ein direktes Ergebnis der Weichsegmentchemie des Polyurethans – langkettige Polyole, die als molekulare Federn innerhalb des Polymernetzwerks fungieren. In der Praxis bedeutet dies, dass PU-beschichtete Stoffe in Kaltwetterausrüstung, Kühltransportabdeckungen und Polarexpeditionsausrüstung verwendet werden können, ohne zu reißen oder sich zu versteifen.

Abriebfestigkeit und Zugfestigkeit

PU-Beschichtungen verbessern die Abriebfestigkeit des Grundgewebes deutlich. In Martindale-Abriebtests durchlaufen PU-beschichtete Stoffe in der Regel 50.000–100.000 Zyklen, bevor eine sichtbare Oberflächenbeeinträchtigung auftritt, abhängig von der Beschichtungsdicke und der Grundstoffkonstruktion. Dadurch eignen sich PU-beschichtete Textilien gut für Anwendungen mit wiederholter Reibung – Polster, Taschen, Schuhe und Schutzausrüstung. Die Zugfestigkeit des Verbundstoffs – Beschichtung plus Gewebe – wird in erster Linie durch das Grundgewebe bestimmt, die PU-Schicht bietet jedoch einen wesentlichen Schutz gegen Oberflächenschäden und Delaminierung.

UV- und Chemikalienbeständigkeit

Aliphatische Polyurethanformulierungen – solche, die aliphatische Isocyanate wie HDI oder IPDI verwenden – bieten eine hohe Beständigkeit gegen UV-Zersetzung und vergilben mit der Zeit nicht nennenswert. Dies macht aliphatische PU-Beschichtungen zur bevorzugten Wahl für Außenmarkisen, Schiffspolsterungen, Fahrzeugabdeckungen und alle Anwendungen, die längere Sonneneinstrahlung erfordern. Aromatische PU-Beschichtungen, die aromatische Isocyanate wie MDI oder TDI verwenden, sind weniger UV-stabil und werden typischerweise für Innenanwendungen oder dort verwendet, wo die Beschichtung vor direkter Sonneneinstrahlung geschützt wird. Beide Typen bieten eine angemessene Beständigkeit gegen milde Säuren, Laugen und viele organische Lösungsmittel, allerdings sollte die Einwirkung aggressiver Chemikalien von Fall zu Fall beurteilt werden.

PU-Beschichtung vs PVC-beschichtete Stoffe : Ein detaillierter Vergleich

PVC-beschichtete Gewebe sind seit Jahrzehnten das dominierende Material in vielen technischen Textilbereichen, insbesondere in Anwendungen wie LKW-Planen, Industrieplanen, aufblasbaren Strukturen und Hochleistungsabdeckungen. Um das richtige Material für eine bestimmte Anwendung auszuwählen, ist es wichtig, die tatsächlichen Unterschiede zwischen PU-beschichteten und PVC-beschichteten Stoffen zu verstehen.

Mit PVC (Polyvinylchlorid) beschichtete Stoffe werden durch Kalandrieren oder Rakeln von PVC-Verbindungen auf gewebte oder nicht gewebte Grundstoffe, typischerweise Polyester oder Glasfaser, hergestellt. Die PVC-Mischung enthält das Basispolymer sowie Weichmacher (typischerweise Phthalate oder Nicht-Phthalat-Alternativen), Stabilisatoren, Füllstoffe und Pigmente. Die Weichmacher verleihen PVC seine Flexibilität – ohne sie wäre PVC der starre Kunststoff, der in Sanitärrohren verwendet wird. Diese Abhängigkeit von Weichmachern stellt eine grundlegende Einschränkung dar, die PU-Beschichtungen nicht aufweisen.

Warum die Migration von Weichmachern in PVC-beschichteten Stoffen wichtig ist

Einer der bedeutendsten langfristigen Leistungsunterschiede zwischen PU-beschichteten und PVC-beschichteten Stoffen betrifft das Verhalten von Weichmachern in PVC im Laufe der Zeit. Weichmacher in PVC-Compounds sind nicht chemisch an das Polymer gebunden, sondern physikalisch darin verteilt. Im Laufe der Jahre, insbesondere bei Hitze, UV-Strahlung oder Kontakt mit Ölen und Lösungsmitteln, wandern diese Weichmacher aus der PVC-Schicht. Das Ergebnis ist ein Stoff, der zunehmend steifer wird, an der Oberfläche Risse bekommt und die Flexibilität verliert, die er im Neuzustand hatte. Dieses Phänomen, das allgemein als Weichmacherausblühung oder Weichmachermigration bezeichnet wird, ist eine bekannte Einschränkung von PVC-beschichteten Stoffen, die durch PU-Beschichtungen vollständig vermieden wird, da PU keine Weichmacher benötigt, um flexibel zu bleiben.

Wo PVC-beschichtete Stoffe immer noch führen

Trotz der Vorteile von PU-Beschichtungen in vielen Leistungsbereichen behalten PVC-beschichtete Gewebe in bestimmten Anwendungen echte Wettbewerbsvorteile. Für große Industrieplanen – zum Abdecken von Baustellen, LKW-Ladungen und Lagerbeständen – bieten PVC-beschichtete Stoffe einen Preis pro Quadratmeter, der mit Polyurethan nur schwer zu erreichen ist. Bei aufblasbaren Strukturen wie Litfaßsäulen, Hüpfburgen und Rettungsbooten ist die Fähigkeit von PVC zum Hochfrequenzschweißen (RF) äußerst wertvoll: Beim RF-Schweißen entstehen Verbindungen, die stärker und schneller herzustellen sind als beim Heißluftschweißen, dem Standardverbindungsverfahren für PU-Stoffe. PVC-beschichtete Stoffe behalten auch bei dauerhaftem Kontakt mit aggressiven Chemikalien, Kraftstoffen und Schmiermitteln eine hervorragende Leistung, was sie zum Material der Wahl für bestimmte industrielle Schutzanwendungen macht.

Häufige Anwendungen von PU-beschichteten Stoffen

PU-Beschichtungen werden in einem außergewöhnlich breiten Spektrum von Endverbrauchsmärkten eingesetzt, von Mode und Sportbekleidung bis hin zu anspruchsvollen industriellen und militärischen Anwendungen. Die spezifischen Eigenschaften der Polyurethanschicht werden von Formulierungschemikern maßgeschneidert, um den Anforderungen des jeweiligen Marktes gerecht zu werden.

Outdoor- und Activewear

PU-beschichtete Stoffe sind in Outdoor-Performance-Bekleidung allgegenwärtig. Wasserdicht-atmungsaktive Jacken – wie sie zum Wandern, Skifahren, Trailrunning und Radfahren verwendet werden – verfügen fast durchweg über eine PU-Beschichtung oder PU-Membran als wasserabweisendes Element. Der globale Markt für wasserdichte, atmungsaktive Textilien, bei dem PU-Beschichtung die dominierende Technologie ist, wurde im Jahr 2022 auf etwa 1,9 Milliarden US-Dollar geschätzt und wird bis 2030 voraussichtlich 3 Milliarden US-Dollar überschreiten, was auf eine anhaltend starke Nachfrage zurückzuführen ist. Bei leichten Pack-Away-Jacken werden oft Stoffe mit PU-Beschichtung verwendet, die nur 20–30 g/m² leicht sind. Dadurch werden Wassersäulen über 10.000 mm bei einem Gesamtgewicht des Stoffes deutlich unter 100 g/m² pro Quadratmeter erreicht.

Taschen, Gepäck und Modeaccessoires

PU-Leder – ein Stoff, der mit dem zuvor beschriebenen Transferbeschichtungsverfahren hergestellt wird – ist zu einer der kommerziell wichtigsten Anwendungen der Polyurethan-Technologie geworden. Modemarken in allen Marktsegmenten, vom Massenmarkt bis zum Luxus, verwenden PU-Leder für Taschen, Schuhe, Gürtel und Geldbörsen. Der weltweite Markt für PU-Kunstleder überstieg im Jahr 2022 30 Milliarden US-Dollar, wobei Bekleidung und Accessoires den größten Anteil ausmachten. Für technische Taschen bieten PU-beschichtete Gewebe eine Kombination aus geringem Gewicht, Wasserbeständigkeit und sauberer Ästhetik, wodurch sie schwereren PVC-Alternativen in allen Bereichen, von Laptoptaschen bis hin zu Kamerataschen, vorzuziehen sind.

Polster und Möbel

Objekt- und Wohnpolster stellen einen großen und wachsenden Anwendungsbereich für PU-beschichtete Stoffe dar. Gesundheitseinrichtungen sind ein besonders wichtiger Markt: Krankenhausstühle, Untersuchungsliegen und Abdeckungen für medizinische Geräte erfordern Stoffe, die wiederholt mit Desinfektionsmitteln gereinigt werden können, ohne dass die Oberfläche beschädigt wird. Für den Einsatz im Gesundheitswesen zugelassene PU-Beschichtungen bestehen in der Regel die Biokompatibilitätsprüfung nach ISO 10993 und überstehen über 25.000 Reinigungszyklen mit Desinfektionsmitteln in Krankenhausqualität, ohne zu reißen oder abzublättern , ein Standard, den viele PVC-Produkte aufgrund von Weichmacherverlusten im Laufe der Zeit nur schwer erfüllen können. Ein weiteres wichtiges Segment ist der Automobilinnenraum: Türverkleidungseinsätze, Sitzverkleidungen und Kopfstützen aus PU-beschichteten Stoffen bieten die hochwertige Optik von Leder zu einem Bruchteil der Kosten.

Industrielle und technische Textilien

Im industriellen Kontext werden PU-Beschichtungen auf Stoffe aufgebracht, die in Sicherheitsgurten, Schutzhandschuhen, Förderbandabdeckungen und Filtermedien verwendet werden. Aufgrund der Kombination aus Flexibilität und Abriebfestigkeit eignet sich PU besonders für Sicherheitsgurte und Absturzsicherungsgeräte, bei denen die Beschichtung wiederholtem Biegen und Reibung standhalten muss, ohne zu reißen. Bei Zelten und temporären Konstruktionen – von Festzelten bis hin zu militärischen Feldunterständen – werden üblicherweise PU-beschichtete Stoffe verwendet, die eine gute Abdichtungsleistung mit geringem Gewicht vereinen, sodass sie einfacher zu transportieren und aufzubauen sind als gleichwertige PVC-beschichtete Stoffkonstruktionen.

Marine- und Outdoor-Abdeckungen

Marineanwendungen erfordern Materialien, die Salzwasser, UV-Strahlung und großen Temperaturschwankungen standhalten. Aliphatische PU-Beschichtungen sind im Bereich der Schiffspolsterung zum Standard geworden, da sie UV-Vergilbung widerstehen und ihre Flexibilität sowohl bei kalten Winterlagerbedingungen als auch bei heißer Sommersonne beibehalten. Bootsabdeckungen, Bimini-Tops und Cockpit-Kissen profitieren alle von der langfristigen Farbstabilität und dem rissfreien Verhalten, das aliphatische PU-Formulierungen bieten. Dies ist ein Bereich, in dem die PU-Beschichtung in den letzten zwei Jahrzehnten die älteren PVC-beschichteten Stoffprodukte erheblich verdrängt hat, da die Kunden Wert auf die Langlebigkeit des Materials gelegt haben.

Arten von PU-Beschichtungen: lösungsmittelbasiert vs. wasserbasiert vs. 100 % fest

Nicht alle PU-Beschichtungen sind chemisch identisch und das verwendete System – lösungsmittelbasiert, wasserbasiert oder 100 % fest – hat erhebliche Auswirkungen auf die Leistung, den ökologischen Fußabdruck und die Einhaltung gesetzlicher Vorschriften.

Lösemittelbasierte PU-Beschichtungen

Herkömmliche PU-Beschichtungen verwenden DMF (Dimethylformamid) oder andere organische Lösungsmittel, um das Polyurethanharz für die Anwendung aufzulösen. Lösungsmittelbasierte Systeme erzeugen Beschichtungen mit ausgezeichneter Haftung, Dichte und Leistungskonsistenz und bleiben die dominierende Technologie für hochwertige PU-Kunstleder und leistungsstarke technische Stoffe. DMF ist jedoch ein Reproduktionsgift, das gemäß den REACH-Verordnungen der Europäischen Union eingestuft ist, und seine Verwendung unterliegt strengen Grenzwerten für die berufliche Exposition und Rückgewinnungsanforderungen. Viele Marken und Einzelhändler – insbesondere auf dem europäischen und nordamerikanischen Markt – verlangen inzwischen in ihren Lieferketten die Verwendung von DMF-freien oder wasserbasierten PU-Beschichtungen, was zu erheblichen Investitionen in alternative Technologien führt.

Wasserbasierte PU-Beschichtungen

Wasserbasierte (wasserbasierte) Polyurethan-Dispersionen haben in den letzten fünfzehn Jahren eine rasante Entwicklung erlebt und stellen heute das am schnellsten wachsende Segment des PU-Beschichtungsmarktes dar. In wasserbasierten Systemen wird das Polyurethan in Wasser dispergiert und nicht in einem organischen Lösungsmittel gelöst. Das beschichtete Gewebe wird im Ofen getrocknet, das Wasser verdunstet und zurück bleibt der PU-Film. Moderne wasserbasierte PU-Beschichtungen erreichen Leistungsniveaus – Wassersäule, Abriebfestigkeit, Haftung –, die innerhalb von 10–15 % der vergleichbaren lösungsmittelbasierten Systeme liegen für die meisten Bekleidungs- und Taschenanwendungen, weist jedoch wesentlich geringere VOC-Emissionen (flüchtige organische Verbindungen) und kein DMF auf. Für Marken, die OEKO-TEX-, Bluesign- oder ähnliche Nachhaltigkeitszertifizierungen anstreben, sind wässrige PU-Systeme oft die bevorzugte oder obligatorische Wahl.

100 % solide PU-Systeme

Hotmelt- und reaktive Hotmelt-PU-Systeme werden als 100 %ige Feststoffe aufgetragen – es gibt kein zu verdampfendes Lösungsmittel oder Wasserträger. Diese Systeme werden vor allem in Laminierprozessen eingesetzt, bei denen das PU sowohl als Klebstoff als auch als funktionelle Beschichtungsschicht fungiert. Reaktive PU-Schmelzklebstoffe vernetzen nach dem Auftragen und schaffen eine äußerst dauerhafte Verbindung, die gegen Hydrolyse und chemische Angriffe beständig ist. 100 % feste Systeme werden zwar nicht so weit verbreitet wie Lösungs- oder Dispersionssysteme für Oberflächenbeschichtungen, gewinnen aber zunehmend an Bedeutung, da die Industrie bestrebt ist, Lösungsmittel vollständig aus dem Beschichtungsprozess zu eliminieren.

Umweltaspekte: PU-Beschichtung vs. PVC-beschichtete Stoffe

Die Umweltverträglichkeit ist zu einem immer wichtigeren Aspekt der Materialauswahl in der Textilindustrie geworden, und der Unterschied zwischen PU-beschichteten und PVC-beschichteten Stoffen ist erheblich, wenn man sie über den gesamten Produktlebenszyklus hinweg betrachtet.

PVC-beschichtete Stoffe stellen mehrere Umweltherausforderungen dar, an deren Bewältigung die Branche seit Jahrzehnten arbeitet. Das PVC-Polymer selbst enthält etwa 57 Gew.-% Chlor, und die Chlorchemie ist mit der potenziellen Bildung persistenter organischer Schadstoffe (einschließlich Dioxinen) während der Produktion und insbesondere während der Verbrennung am Ende der Lebensdauer verbunden. Die traditionell in PVC-Formulierungen verwendeten Weichmacher – vor allem Phthalate wie DEHP, DBP und BBP – wurden als endokrine Disruptoren identifiziert und unterliegen in der EU REACH-Verordnungen und in anderen Märkten verschiedenen Vorschriften Beschränkungen. Während viele Hersteller auf phthalatfreie Weichmacher wie DINP, DIDP und biobasierte Alternativen umgestiegen sind, bleibt die grundlegende Herausforderung der Weichmachermigration über die Produktlebensdauer bestehen.

PU-Beschichtungen sind nicht ohne eigenen ökologischen Fußabdruck. Die bei der Polyurethanproduktion verwendeten Isocyanate sind giftige Vorläufer, die sorgfältig gehandhabt werden müssen, und lösungsmittelbasierte PU-Systeme erzeugen VOC-Emissionen und gefährliche Lösungsmittelströme. Allerdings enthalten PU-Beschichtungen kein Chlor und keine Phthalate und sind am Ende ihrer Lebensdauer nicht mit der Bildung von Dioxinen verbunden. Insbesondere wasserbasierte PU-Systeme stellen eine wesentlich geringere Umweltbelastung dar als die Herstellung von lösungsmittelbasiertem PU oder standardmäßiger PVC-beschichteter Stoffproduktion. Biobasierte Polyurethane – abgeleitet von pflanzlichen Polyolen – sind ebenfalls im Handel erhältlich und werden immer häufiger in Branchen eingesetzt, in denen Nachhaltigkeitszertifizierung eine Priorität ist.

Die Entsorgung am Ende ihrer Lebensdauer stellt beide Materialarten vor Herausforderungen. Beschichtete Stoffe sind Verbundstrukturen – eine Polymerbeschichtung, die mit einem Grundstoff verbunden ist – und dies macht das mechanische Recycling technisch schwierig. Chemische Recyclingverfahren für PU-beschichtete Polyestergewebe befinden sich jedoch in der aktiven Entwicklung. Mehrere europäische und japanische Projekte demonstrieren praktikable Delaminierungs- und Glykolysewege, mit denen sowohl die Polyurethan- als auch die Polyesterkomponenten zur Wiederverwendung zurückgewonnen werden können.

So erkennen Sie, ob ein Stoff eine PU-Beschichtung hat

Für Käufer, Produktentwickler und Endverbraucher ist die Feststellung, ob ein Stoff eine PU-Beschichtung trägt – und die Unterscheidung von einem PVC-beschichteten Stoff oder einem laminierten Stoff – eine häufig gestellte praktische Frage. Es gibt verschiedene Ansätze, die von der einfachen sensorischen Beurteilung bis zur Laboranalyse reichen.

• Tast- und Flexibilitätstest: PU-beschichtete Stoffe fühlen sich typischerweise weicher und geschmeidiger an als PVC-beschichtete Stoffe mit ähnlichem Gewicht. Bei Raumtemperatur haben PU-Beschichtungen einen natürlichen, leicht warmen Griff; PVC-beschichtete Stoffe fühlen sich kühler und steifer an. Bei Temperaturen unter 0 °C versteifen sich PVC-beschichtete Stoffe merklich, während PU-Beschichtungen flexibel bleiben – ein einfacher Kältetest kann bei der Unterscheidung helfen.
• Gewichtsvergleich: PVC-beschichtete Stoffe sind aufgrund der höheren Dichte der PVC-Verbindung und der typischerweise verwendeten höheren Beschichtungsgewichte fast immer schwerer als PU-beschichtete Stoffe mit ähnlichen funktionellen Eigenschaften.
• Brenntest: Wenn ein kleines Stück PVC-beschichteter Stoff verbrannt wird, entsteht ein charakteristischer, beißender, chlorhaltiger Geruch (ähnlich wie bei brennenden Plastikflaschen). PU-beschichtete Stoffe verbrennen sauberer, ohne Chlorgeruch. Dies ist ein grober Feldtest, der nur mit kleinen Proben unter gut belüfteten Bedingungen durchgeführt werden sollte.
• Lösungsmitteltest: DMF (Dimethylformamid) löst lösungsmittelbasierte PU-Beschichtungen relativ schnell auf, hat jedoch nur minimale Auswirkungen auf PVC. Aceton greift einige PU-Formulierungen an, nicht jedoch PVC. Diese Tests sind indikativ, aber nicht endgültig, da vernetzte PU-Systeme Lösungsmittelangriffen widerstehen können.
• Laboranalyse: Zur endgültigen Identifizierung erstellt die FTIR-Analyse (Fourier-Transform-Infrarot-Spektroskopie) der Beschichtungsoberfläche einen chemischen Fingerabdruck, der Polyurethan, PVC, Acryl und andere Beschichtungstypen eindeutig identifiziert. Die RFA-Analyse (Röntgenfluoreszenz) erkennt Chlor, wenn PVC vorhanden ist. Diese Methoden sind Standard in Laboren für Qualitätskontrolle und Konformitätsprüfung.

Pflege und Wartung von PU-beschichteten Stoffen

PU-beschichtete Stoffe erfordern besondere Pflegemaßnahmen, um ihre Leistung zu erhalten und ihre Lebensdauer zu verlängern. Im Gegensatz zu PVC-beschichteten Stoffen, die im Allgemeinen aggressivere Reinigungsmethoden vertragen, können PU-Beschichtungen durch längere Einwirkung bestimmter Bedingungen beschädigt werden.

Waschen und Reinigen

Die meisten PU-beschichteten Bekleidungsstoffe können bei 30 °C oder 40 °C im Schonwaschgang in der Maschine gewaschen werden, sollten jedoch nicht bei hoher Hitze im Wäschetrockner getrocknet werden, da dies mit der Zeit zur Delaminierung oder Rissbildung der Beschichtung führen kann. Eine chemische Reinigung mit bestimmten Lösungsmitteln (insbesondere Perchlorethylen) kann PU-Beschichtungen beschädigen und sollte vermieden werden. Bei technischen Stoffen – Zelten, Rucksäcken und wasserdichten Bezügen – ist sanftes Händewaschen oder Abwischen mit milder Seife dem Waschen in der Maschine vorzuziehen, da Bewegung und Hitze die Hydrolyse bestimmter PU-Formulierungen beschleunigen können.

Das Hydrolyseproblem

Hydrolyse – der Abbau der PU-Polymerkette durch Wasser bei erhöhter Temperatur – ist die häufigste Fehlerursache bei PU-beschichteten Stoffen im Laufe der Zeit. Polyurethanformulierungen auf Esterbasis sind besonders anfällig für Hydrolyse, insbesondere wenn sie in warmen, feuchten Umgebungen gelagert werden. Bei der Hydrolyse verliert die PU-Beschichtung ihre Integrität und beginnt abzublättern oder sich vom Grundgewebe abzulösen – ein Phänomen, das jedem bekannt ist, der einen älteren Rucksack oder eine Regenjacke besessen hat, bei der sich klebriges weißes Material abgelöst hat. Ether- und Polycarbonat-basierte PU-Formulierungen weisen eine deutlich bessere Hydrolysebeständigkeit auf als Ester-basierte PU und für Anwendungen mit anhaltender Feuchtigkeit oder Feuchtigkeitsexposition werden diese Chemikalien dringend bevorzugt. Wenn PU-beschichtete Artikel sauber, trocken und vor extremer Hitze geschützt gelagert werden, verlängert sich ihre Lebensdauer erheblich.

DWR-Neuanwendung für wasserdichte Kleidungsstücke

PU-beschichtete wasserdichte Kleidungsstücke sind in der Regel zusätzlich zur wasserdichten PU-Beschichtung oder Membran mit einer DWR-Behandlung (Durable Water Repellent) auf der Außenstoffoberfläche versehen. Das DWR sorgt dafür, dass das Wasser an der Oberfläche abperlt, anstatt in den Außenstoff einzudringen, was die Atmungsaktivität beeinträchtigen würde, indem es die Oberfläche blockiert, durch die Dampf strömen muss. DWR-Behandlungen nutzen sich durch Waschen und Abrieb ab und sollten regelmäßig mit Spray- oder Einwasch-DWR-Produkten erneuert werden. Ohne DWR kann ein PU-beschichtetes Kleidungsstück immer noch wasserdicht sein – die PU-Schicht selbst blockiert flüssiges Wasser – aber die Atmungsaktivität wird erheblich beeinträchtigt, wenn das Außenmaterial „durchnässt“ wird.

Wählen Sie zwischen PU-beschichteten und PVC-beschichteten Stoffen für Ihre Anwendung

Die Wahl zwischen PU-Beschichtung und PVC-beschichteten Stoffen ist keine Frage, auf die es eine allgemeingültige Antwort gibt – sie hängt von den spezifischen Leistungsanforderungen, Kostenbeschränkungen, Umweltzielen und Betriebsbedingungen der jeweiligen Anwendung ab. Das folgende Framework deckt die häufigsten Entscheidungsszenarien ab.

• Wählen Sie eine PU-Beschichtung für Bekleidung, tragbare Accessoires, leichte Outdoor-Ausrüstung, atmungsaktive Regenbekleidung, Gesundheitspolsterung, Schiffspolsterung, Anwendungen in kalten Klimazonen und alle Produkte, bei denen geringes Gewicht, weicher Griff oder Atmungsaktivität eine entscheidende Anforderung sind. PU ist auch dann die richtige Wahl, wenn eine Umweltzertifizierung (bluesign, OEKO-TEX, REACH-Compliance) für den Marktzugang unerlässlich ist.
• Wählen Sie PVC-beschichtete Stoffe für großformatige Industrieplanen, hochbelastbare aufblasbare Strukturen, bei denen HF-Schweißen erforderlich ist, Anwendungen mit anhaltender aggressiver Chemikalienbelastung und kostengesteuerte Anwendungen, bei denen die höheren Rohstoffkosten von PU nicht durch Leistungssteigerungen gerechtfertigt werden können. PVC-beschichtete Stoffe bleiben auch dann vorzuziehen, wenn eine inhärente Feuerhemmung ohne kostspielige Zusatzstoffe erforderlich ist.
• Bewerten Sie das Hydrolyserisiko sorgfältig für alle Anwendungen, bei denen PU-beschichtete Stoffe über längere Zeiträume in warmen, feuchten Umgebungen gelagert werden – insbesondere PU-Produkte auf Esterbasis. Wenn eine lange Lagerfähigkeit von entscheidender Bedeutung ist, bieten PU-Formulierungen auf Polycarbonat- oder Etherbasis oder PVC-beschichtete Stoffe eine bessere Langzeitstabilität.
• Berücksichtigen Sie die Gesamtbetriebskosten und nicht nur der Stückpreis: PU-Beschichtungen kosten in der Regel mehr pro Quadratmeter als PVC-beschichtete Stoffe bei gleichwertiger funktionaler Leistung, aber ihr geringeres Gewicht kann die Versand- und Bearbeitungskosten senken, und ihre überlegene Flexibilität kann die Austauschraten bei Anwendungen mit wiederholtem Biegen reduzieren.

Die allgemeine Entwicklung in der Industrie für technische Textilien ist klar: Regulierungsdruck, Nachhaltigkeitsanforderungen großer Marken und laufende Verbesserungen in der PU-Technologie auf Wasserbasis drängen den Markt zu einer stärkeren Einführung von PU-Beschichtungen auf Kosten von PVC-beschichteten Stoffen. Die Geschwindigkeit dieses Übergangs variiert erheblich je nach Anwendungssektor, es handelt sich jedoch eher um einen anhaltenden langfristigen Trend als um eine vorübergehende Verschiebung.
